خوردگی، یکی از پرهزینه‌ترین چالش‌های فنی صنایع حفاری در ایران و جهان است. سکوهای دریایی و دکل‌های خشکی همزمان با چند عامل تخریب‌کننده روبه‌رو هستند. برای نمونه، پاشش نمک در محیط دریایی، گاز سولفید هیدروژن و دیاکسید کربن در سرویس ترش، پرتو فرابنفش، و نوسان شدید دما از مهم‌ترین این عوامل به شمار می‌روند. هرکدام از این عوامل به‌تنهایی می‌توانند عمر یک سازه فولادی را به‌شدت کاهش دهند. بنابراین، ترکیب همزمان آن‌ها، انتخاب پوشش دریایی مناسب را به یک تصمیم مهندسی حیاتی تبدیل میکند، نه یک انتخاب ظاهری.
پویا رزین پوشش با ۱۶ سال سابقه در تولید و اجرای پوششهای صنعتی فعالیت میکند. مدیریت فنی این مجموعه بر عهده دکتر محمدرضا ناخدازاده، دارای دکترای مهندسی پلیمر، است. این تیم، سیستمهای پوششی مطابق با استانداردهای ایزو ۱۲۹۴۴ و نورسک را برای صنایع نفت، گاز و حفاری طراحی و اجرا میکند. در ادامه، اصول فنی انتخاب و اجرای این سیستمها برای مدیران فنی و تصمیم‌گیرندگان صنعت حفاری تشریح میشود.
چالش خوردگی در صنایع حفاری و ضرورت پوشش دریایی

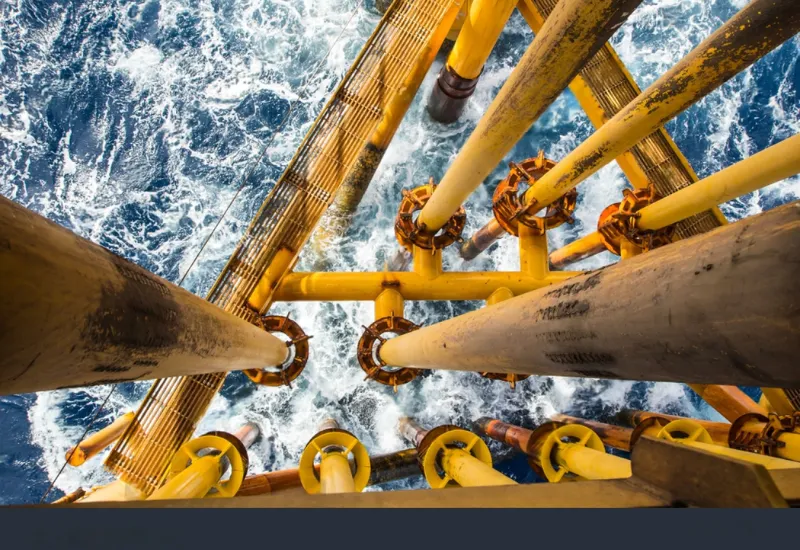

سازههای حفاری دریایی و خشکی، هرکدام مجموعه‌ای مشخص از تنش‌های محیطی را تجربه می‌کنند.
خوردگی سرویس ترش: حضور همزمان سولفید هیدروژن و دیاکسید کربن در جریان‌های نفت و گاز، شرایطی موسوم به سرویس ترش ایجاد میکند. این ترکیب گازی، هم فلز پایه و هم پوشش محافظ را مورد حمله قرار میدهد. علاوه بر این، در صورت انتخاب نامناسب پوشش، ترک‌خوردگی ناشی از هیدروژن تسریع میشود.
پاشش نمک در محیط دریایی: سکوهای دریایی در رده خوردگی شدید استاندارد ایزو ۱۲۹۴۴ قرار می‌گیرند؛ یعنی بالاترین سطح خورندگی اتمسفری تعریف‌شده برای محیط‌های دریایی صنعتی. به همین دلیل، انتخاب پوشش دریایی مناسب برای این رده اهمیت ویژه‌ای دارد. رطوبت دائمی، غلظت بالای یون کلر، و چرخه خیس‌شدن و خشک‌شدن، نرخ خوردگی فولاد بدون پوشش را به‌شدت افزایش میدهد.
سایش مکانیکی: تجهیزات حفاری، لوله‌های دکل و سازههای نگهدارنده به‌طور مداوم در معرض ضربه و اصطکاک قرار دارند. همچنین ساییدگی ناشی از عملیات حفاری به این فشار مکانیکی اضافه میشود.
تخریب ناشی از پرتو فرابنفش: تابش خورشید در مناطق گرم مانند خلیج فارس، پوششهای نامناسب را دچار گچی‌شدن و افت درخشندگی میکند. در نتیجه، مقاومت لایه رویی در بلندمدت کاهش می‌یابد.
چرا پوششهای معمولی در مقابل پوشش دریایی در صنایع حفاری شکست می‌خورند؟
تجربه میدانی پویا رزین پوشش در بازدیدهای فنی نشان میدهد که اکثر شکست‌های زودهنگام پوشش، ریشه در پنج عامل قابل‌پیشگیری دارند. این عوامل عبارت‌اند از:
- آمادهسازی سطح ناکافی: بلاست کردن با درجه ناخالصی بالاتر از حد استاندارد یا پروفیل سطحی نامناسب، چسبندگی لایه اول را از ابتدا مختل میکند.
- انتخاب نادرست سیستم پوششی: استفاده از سیستمهای تک‌لایه یا دولایه ساده در رده خورندگی شدید، بدون در نظر گرفتن الزامات استاندارد نورسک.
- ضخامت ناکافی: اجرای پوشش با ضخامت کمتر از مقدار طراحیشده، اثر سد فیزیکی لایه میانی را از بین می‌برد.
- ناسازگاری لایه‌ها: ترکیب نامناسب پرایمر، لایه میانی و تاپکوت از برندها یا فناوری‌های مختلف، منجر به جدایش بین‌لایه‌ای میشود.
- فقدان آزمون چسبندگی: عدم انجام آزمون کشش عمودی مطابق استاندارد ایزو ۴۶۲۴ پیش از تحویل پروژه، ریسک شکست پس از بهرهبرداری را افزایش میدهد.
سیستم پوششی سهلایه — راه‌حل استاندارد پوشش دریایی در صنعت حفاری
برای مقابله با شرایط ترکیبی صنایع حفاری، سیستم پوششی سهلایه به‌عنوان راه‌حل مرجع پوشش دریایی در استانداردهای بین‌المللی معرفی شده است. جزئیات هر لایه به شرح زیر است:
لایه اول — پرایمر زینکریچ (حفاظت کاتدی): این لایه با حداقل ۸۰ درصد محتوای روی خالص در فیلم خشک، عملکردی مشابه آند فداشونده دارد. به این ترتیب، فولاد پایه حتی در نقاط آسیب‌دیده سطحی نیز محافظت میشود. مقاومت این لایه در آزمون مه نمکی باید بیش از ۱۵۰۰ ساعت باشد. همچنین، انطباق با استاندارد الزامی است.
لایه دوم — اپوکسی حاوی اکسید آهن میکایی (حفاظت سدی): ذرات پولکی اکسید آهن در این لایه، مسیر نفوذ رطوبت و یون‌های خورنده را طولانی و پیچیده می‌کنند. این اثر در ادبیات فنی «مسیر پیچ‌درپیچ» نامیده میشود. نفوذپذیری بخار آب این لایه باید کمتر از یک گرم بر متر مربع در ۲۴ ساعت باشد. ضخامت توصیه‌شده برای سطوح افقی ۱۵۰ تا ۲۰۰ میکرون و برای سطوح عمودی ۷۵ تا ۱۰۰ میکرون است. این تفاوت، به دلیل رفتار متفاوت جاری‌شدن رنگ روی سطوح عمودی در نظر گرفته میشود.
لایه سوم — تاپکوت پلییورتان آلیفاتیک (مقاومت در برابر پرتو فرابنفش و مواد شیمیایی): برخلاف پلی‌یورتان‌های آروماتیک، ساختار آلیفاتیک این لایه در برابر تجزیه نوری پایدار می‌ماند. مقاومت آن در آزمون کیفی اشعه‌ی ماورای بنفش و آزمون مه نمکی، هر دو باید بیش از ۳۰۰۰ ساعت باشد. ضخامت استاندارد این لایه ۵۰ تا ۶۰ میکرون است.
جزئیات تکمیلی این ساختار در مقاله پوشش ضدخوردگی سهلایه ارائه شده است.
استانداردهای بین‌المللی مورد استفاده در پوشش دریایی
انتخاب و اجرای سیستم پوششی صنایع حفاری بدون مرجعیت استانداردهای شناخته‌شده بین‌المللی، فاقد اعتبار فنی است. مهم‌ترین این استانداردها عبارت‌اند از:
- NORSOK M-501: استاندارد نروژی صنایع نفت و گاز دریایی است. این استاندارد سیستمهای پوششی مختلف (از جمله سیستم ۱، ۲ و ۷) را برای کاربردهای متفاوت سکوهای دریایی تعریف میکند.
- ISO 12944-9: بخش اختصاصی این استاندارد برای سازههای دریایی، رده‌های خورندگی C5-M (اتمسفری) و CX (غوطه‌وری و شرایط شدید) را مشخص میکند.
- ISO 4624: روش آزمون کشش عمودی برای سنجش چسبندگی واقعی پوشش به سطح فلزی.
- ASTM B117: روش استاندارد آزمون مقاومت در برابر مه نمکی.
- NACE MR0175: الزامات انتخاب مواد برای تجهیزات در معرض سرویس ترش حاوی سولفید هیدروژن.
پویا رزین پوشش، طراحی و اجرای سیستمهای پوششی خود را مطابق با این مجموعه استانداردها انجام میدهد. علاوه بر این، مستندات فنی هر پروژه، شامل گزارش ضخامت‌سنجی و نتایج آزمون چسبندگی، در پایان کار تحویل کارفرما میشود.ا
پوشش دریایی ویژه برای محیط‌های خاص حفاری
برخی نواحی سازههای حفاری، به دلیل شرایط محیطی متفاوت، به سیستمهای پوششی اختصاصی نیاز دارند:
- پوشش ناحیه پاشش: ناحیه مرزی بین آب و هوا، بیشترین نرخ خوردگی را تجربه میکند. ضخامت کل سیستم پوششی در این ناحیه معمولاً به ۴۰۰ تا ۶۰۰ میکرون افزایش می‌یابد.
- پوششهای ضدخزه: برای بخش‌های غوطهور سازه، جهت جلوگیری از رشد جلبک، صدف و سایر موجودات دریایی روی سطح فلز به‌کار می‌رود.
- پوششهای آنتی‌استاتیک: در مناطق طبقه‌بندی‌شده، خطر انفجار گاز یا بخار وجود دارد. از این رو، پوشش باید الزامات تخلیه بار الکتریکی مطابق استاندارد را برآورده کند.
- پوشش داخلی مخازن گل حفاری: با توجه به تماس مستقیم با گل حفاری و امکان حضور سولفید هیدروژن، مقاومت شیمیایی بالا ضروری است. به همین دلیل، پوششهای اپوکسی نوولاک برای این کاربرد توصیه میشود.
مقایسه پوشش دریایی با راهحلهای سنتی
راهحلهای سنتی مانند گالوانیزه ساده، رنگ‌آمیزی تک‌لایه، یا سیستم اپوکسی دولایه، در رده‌های خورندگی پایین‌تر عملکرد قابل‌قبولی دارند. اما در محیط C5-M و CX، این راه‌حل‌ها به‌سرعت دچار افت عملکرد میشوند. از طرفی، یک پوشش دریایی طراحیشده مطابق استاندارد، در همین شرایط عملکرد پایدارتری دارد.
| ویژگی | راه‌حل سنتی (اپوکسی دولایه) | سیستم سهلایه (زینکریچ + اکسید آهن میکایی + پلییورتان) |
|---|---|---|
| مقاومت مه نمکی | معمولاً کمتر از ۱۰۰۰ ساعت | بیش از ۳۰۰۰ ساعت (لایه رویی) |
| حفاظت کاتدی | ندارد | دارد (لایه زینکریچ) |
| مقاومت پرتو فرابنفش | متوسط، گچی‌شدن زودهنگام | بالا، پایدار در برابر تجزیه نوری |
| عمر مفید در خلیج فارس | پنج تا هشت سال | ده تا پانزده سال |
| عمر مفید در دریای خزر | هفت تا ده سال | پانزده تا بیست سال |
بهرحال تحلیل هزینه کل مالکیت نشان میدهد که هزینه اولیه بالاتر سیستم سهلایه، در بازه ده تا پانزده ساله جبران میشود. این جبران، از طریق کاهش دفعات تعمیر، توقف عملیاتی کمتر، و حذف هزینه‌های بازرسی مکرر حاصل میشود. در نتیجه، تصمیم‌گیری صرفاً بر مبنای هزینه اجرای اولیه، در سازههای حفاری با عمر بهرهبرداری طولانی، رویکرد مهندسی صحیحی نیست.
کاربردهای عملی پوشش دریایی در صنایع حفاری
سیستم پوششی سهلایه در طیف گسترده‌ای از تجهیزات صنعت حفاری کاربرد دارد:
- سازههای فلزی سکوهای دریایی، شامل عرشه، پایه‌ها و ناحیه پاشش
- دکل‌ها و اسکلت فلزی حفاری خشکی
- مخازن نگهداری گل حفاری
- خطوط لوله صادراتی نفت و گاز
- مخازن ذخیره‌سازی سطحی
در پروژه‌های مشاوره فنی اخیر پویا رزین پوشش با شرکت‌های فعال در حوزه حفاری، این سیستم به‌عنوان راه‌حل مرجع مطرح شده است. این راه‌حل برای سازههای فولادی در معرض شرایط سرویس ترش و محیط دریایی کاربرد دارد. جزئیات کامل انتخاب سیستم مناسب برای هر پروژه، به رده خورندگی، دمای عملیاتی و طول عمر مورد انتظار بستگی دارد.
چرا پوشش دریایی پویا رزین پوشش؟
زیرا انتخاب پیمانکار اجرای پوشش، به‌اندازه انتخاب سیستم پوششی اهمیت دارد. پویا رزین پوشش این ویژگی‌ها را ارائه میدهد:
- شانزده سال تجربه اجرایی در صنایع نفت، گاز، پتروشیمی و صنایع سنگین
- مدیریت فنی توسط دکتر محمدرضا ناخدازاده، دارای دکترای مهندسی پلیمر
- تولید داخلی محصولات پوششی، بدون وابستگی به واردات
- انطباق کامل با استانداردهای بین‌المللی
- گارانتی پنج‌ساله برای سیستمهای دریایی و ده‌ساله برای سیستمهای صنعتی
- تیم اجرایی هشت‌نفره مجهز به تجهیزات بلاست و اسپری بدون هوا
جمع‌بندی پوشش دریایی
سیستم پوششی سهلایه — پرایمر زینکریچ، اپوکسی حاوی اکسید آهن میکایی، و تاپکوت پلییورتان آلیفاتیک — پاسخ فنی مرجع صنعت برای مقابله با خوردگی است. این پوشش دریایی سهلایه، هم در سازههای حفاری دریایی و هم در سازههای خشکی کاربرد دارد. انطباق این سیستم با ایزو ۱۲۹۴۴ و نورسک، همراه با کنترل کیفیت دقیق در هر مرحله اجرا، عمر مفید سازه را افزایش میدهد. در نهایت، این عمر مفید می‌تواند به دو تا سه برابر راهحلهای سنتی برسد.
برای مشاوره رایگان یا برنامهریزی بازدید فنی از محل پروژه می‌توانید با تیم فنی پویا رزین پوشش تماس بگیرید. همچنین امکان دریافت پروپوزال فنی متناسب با شرایط محیطی سازه شما وجود دارد. برای این کار، از طریق صفحه تماس مستقیماً با دکتر ناخدازاده در ارتباط باشید.
سوالات متداول
تفاوت پوششهای دریایی با پوششهای صنعتی معمولی چیست؟
پوششهای دریایی برای رده خورندگی بسیار شدید استاندارد ایزو ۱۲۹۴۴ طراحی میشوند. این ردهها، بالاترین سطح مواجهه با رطوبت، نمک و پاشش آب دریا را نشان میدهند. برخلاف پوششهای صنعتی معمولی، این سیستمها معمولاً سهلایه هستند. این سه لایه شامل پرایمر زینکریچ برای حفاظت کاتدی، لایه میانی اپوکسی با اثر سدی قوی، و تاپکوت پلییورتان آلیفاتیک مقاوم در برابر پرتو فرابنفش است.
عمر مفید سیستم سهلایه در خلیج فارس چقدر است؟
بر اساس دادههای فنی موجود و شرایط اجرای صحیح مطابق استاندارد نورسک، عمر مفید سیستم سهلایه در محیط خلیج فارس ۱۰ تا ۱۵ سال تخمین زده میشود. این عدد به عواملی مانند کیفیت آمادهسازی سطح، ضخامت اجراشده و شرایط عملیاتی خاص هر پروژه بستگی دارد.
آیا پوششهای شما در برابر سولفید هیدروژن مقاوم هستند؟
سیستمهای پوششی طراحیشده برای سرویس ترش، مطابق با الزامات استاندارد انتخاب و اجرا میشوند. لایه اپوکسی نوولاک مورد استفاده در مخازن گل حفاری، مقاومت شیمیایی بالایی در برابر سولفید هیدروژن و دیاکسید کربن دارد. انتخاب دقیق سیستم به شرایط غلظت گاز و دمای عملیاتی هر پروژه بستگی دارد.
استاندارد نورسک چیست و چه کاربردی دارد؟
نورسک استانداردی است که توسط صنعت نفت و گاز نروژ تدوین شده است. این استاندارد الزامات آمادهسازی سطح، انتخاب مواد پوششی، روش اجرا و بازرسی سازههای دریایی را تعریف میکند. همچنین، چند سیستم پوششی مشخص (مانند سیستم ۱، ۲ و ۷) را برای کاربردهای مختلف، از سازههای غوطهور تا تجهیزات بالای سطح آب، ارائه میدهد.
آیا امکان اجرای پوشش در سکوهای در حال بهرهبرداری وجود دارد؟
اجرای پوشش در سکوهای فعال امکانپذیر است. اما این کار نیازمند هماهنگی دقیق با برنامه عملیاتی و رعایت الزامات ایمنی است. همچنین، در بسیاری موارد باید از روشهای آمادهسازی سطح محدودتر، مانند شستوشوی با فشار آب بالا بهجای بلاست کامل، استفاده کرد. برنامهریزی این نوع پروژهها نیازمند بازدید فنی اولیه است.
هزینه سیستم سهلایه نسبت به راهحلهای سنتی چقدر است؟
هزینه اجرای اولیه سیستم سهلایه نسبت به سیستمهای دولایه سنتی بیشتر است. اما تحلیل هزینه کل مالکیت در بازه ده تا پانزده ساله نشان میدهد که این هزینه اضافی، از طریق کاهش دفعات تعمیر و توقف عملیاتی جبران میشود. برای برآورد دقیق، ارسال مشخصات پروژه به تیم فنی پویا رزین پوشش توصیه میشود.
